Tinh thể hồng ngoại ZnGeP2 (ZGP)

Thuộc tính sản phẩm

Tinh thể hồng ngoại ZnGeP2 (ZGP) có biên dải truyền ở 0,74 và 12 µm. Tuy nhiên, phạm vi truyền dẫn hữu ích của chúng là từ 1,9 đến 8,6 µm và từ 9,6 đến 10,2 µm. Tinh thể phi tuyến IR ZnGeP2 có hệ số quang học phi tuyến lớn nhất và ngưỡng sát thương laser tương đối cao. NLO Crystals Các tinh thể ZGP có thể được sử dụng thành công trong các ứng dụng đa dạng: Chuyển đổi tối đa bức xạ laser CO2 và CO thành dải hồng ngoại gần thông qua quá trình tạo và trộn sóng hài, SHG hiệu quả của xung CO, CO2 và laser DF-hóa học, và chuyển đổi giảm hiệu quả của Các bước sóng laser Holmium, Thulium và Erbium đến dải bước sóng hồng ngoại trung bình bằng quy trình OPO.

Công ty TNHH Coupletech cung cấp vật liệu IR tinh thể ZGP với lớp phủ BBAR ngưỡng sát thương cao và hệ số hấp thụ thấp nhất Î ± <0,05 cm-1 (ở bước sóng bơm 2,05 - 2,1 µm) cho các ứng dụng OPO. Hệ số hấp thụ điển hình là <0,03 cm-1 ở phạm vi 2,5 - 8,2 µm. Do sở hữu hệ số tinh thể phi tuyến lớn (d36 = 75pm / V), dải trong suốt hồng ngoại rộng (0,75-12μm), độ dẫn nhiệt cao (0,35W / (cm · K)), ngưỡng sát thương laser cao (2-5J / cm2) và đặc tính gia công tốt, vật liệu IR Tinh thể ZnGeP2 được gọi là vua của Tinh thể quang học phi tuyến hồng ngoại và vẫn là vật liệu chuyển đổi tần số tốt nhất để tạo ra tia laser hồng ngoại công suất cao, có thể điều chỉnh được.

Do những đặc tính độc đáo này, nó được biết đến như một trong những vật liệu hứa hẹn nhất cho các ứng dụng quang học phi tuyến. ZGP có thể tạo ra tia laser có thể điều chỉnh liên tục 3â € “5 μm thông qua công nghệ dao động tham số quang học (OPO). Các tia laser, hoạt động trong cửa sổ truyền dẫn trong khí quyển 3 5 m có tầm quan trọng lớn đối với nhiều ứng dụng, chẳng hạn như đo đếm hồng ngoại, giám sát hóa chất, thiết bị y tế và viễn thám.
Năng lực của chúng tôi:
Công nghệ trường nhiệt độ động được tạo ra và ứng dụng để tổng hợp đa tinh thể ZGP. Thông qua công nghệ này, hơn 500g đa tinh thể ZGP có độ tinh khiết cao với các hạt lớn đã được tổng hợp trong một lần xử lý.
Phương pháp đông đặc Gradient ngang kết hợp với Công nghệ Định hướng (có thể làm giảm mật độ trật khớp một cách hiệu quả) đã được áp dụng thành công để tăng trưởng các tinh thể ZGP chất lượng cao.

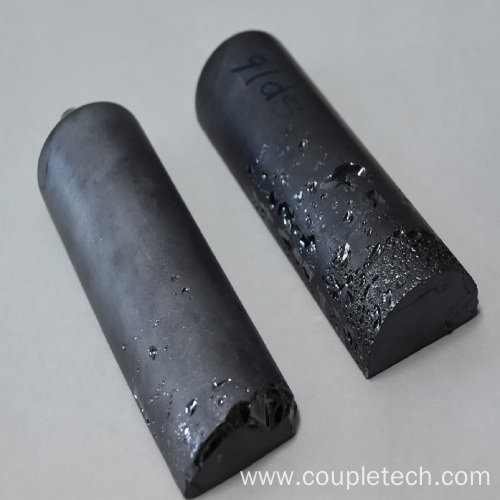

Tinh thể ZGP chất lượng cao cấp độ kilôgam có đường kính lớn nhất thế giới (Φ55 mm) đã được nuôi cấy thành công bằng phương pháp Dọc Gradient Freeze.
Các thiết bị tinh thể có hiệu suất tuyệt vời đã đạt được nhờ chất lượng cao của các tinh thể và công nghệ xử lý tinh thể cấp cao (Tia laser có thể điều chỉnh hồng ngoại trung bình 3-5μm đã được tạo ra với hiệu suất chuyển đổi lớn hơn 56% khi được bơm bởi 2μm nguồn sáng).
Chúng tôi có thể cung cấp các thiết bị ZnGeP2 và các tinh thể đã trưởng thành ban đầu ở quy mô khối lượng với độ đồng đều cao, hệ số hấp thụ thấp, độ ổn định tốt và hiệu suất chuyển đổi cao. Đồng thời, chúng tôi đã thiết lập toàn bộ nền tảng kiểm tra hiệu suất tinh thể, giúp chúng tôi có khả năng cung cấp dịch vụ kiểm tra hiệu suất tinh thể cho khách hàng.
